某雙饋風力發電機組變流器試驗臺，雙饋?zhàn)冾l器容量為3.6WM，電壓等級為690V。試驗臺共有4個主電量測點：拖動變頻器輸出SP4測點，轉子變頻器定子側SP1測點，電機轉子側SP2，轉子變頻器網側SP3。采用兩臺WP4000變頻功率分析儀和12臺SP系列變頻功率傳感器，分別測量上述四個測點的電壓、電流、功率、諧波等電參量，通過同步測量和內部矢量運算技術，還可以獲得轉子變流器的網側電流及諧波。

1總諧波畸變測量

　　在加載試驗中測量輸出電壓有效值、頻率及電壓畸變率；電壓有效值、頻率及電流畸變率；有功功率、無功功率及功率因素。

2并網試驗沖擊電流測量及并網波形記錄

　　采用WP4000變頻功率分析儀，可實時顯示和記錄、處理波形

3直流紋波測試

　　雙饋風力發電機組網側變流器工作在額定的條件下，對直流環節的直流分量和交流分量進行測量，計算交流分量有效值與直流分量的電壓的比值

4總功率因素測定試驗

　　測量雙饋風力發電機組向電網發送的有功功率P和總視在功率S，則總功率因素為：PF=P/S*100%

5試驗自動化測控報表軟件

　　測控報表軟件可對整個試驗過程進行自動化/半自動化控制，同時記錄試驗過程，例如啟動試驗、溫升試驗，過載試驗中的電壓、電流、功率、溫度等。自動生成試驗報表，數據保存在數據庫可隨時調用查看。

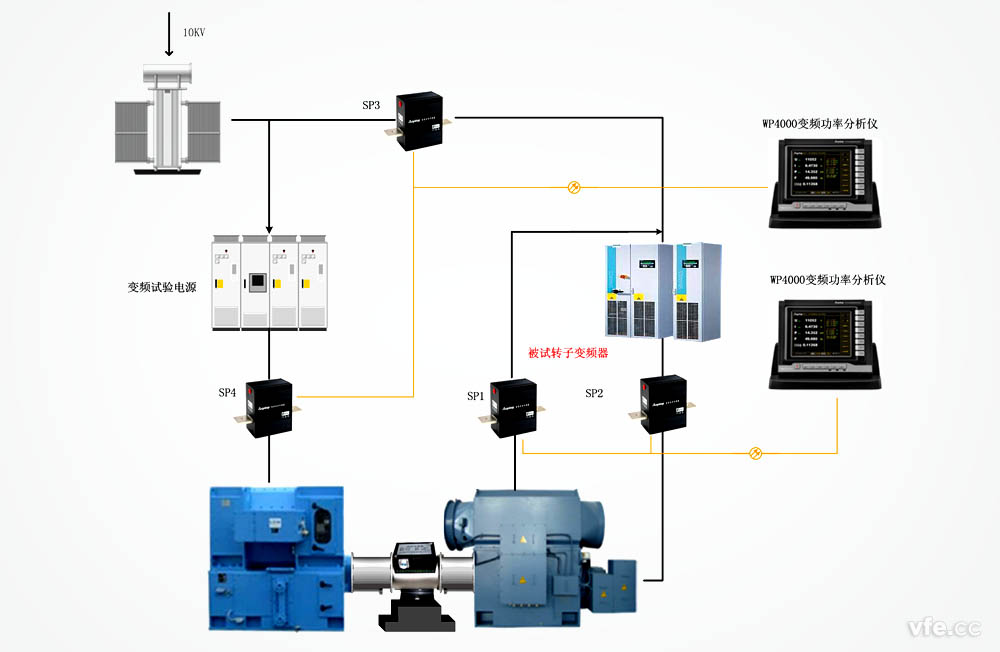

 雙饋風力發電機組試驗原理

序號	設備	型號	規格	數量	備注
1	SP1	SP691352C	690V/3500A	3
2	SP2	SP691152C	690V/1500A	3
3	SP3	SP691352C	690V/3500A	3
4	SP4	SP691352C	690V/3500A	3
5	WP1	WP4000	6通道	1	SP3、SP4
6	WP2	WP4000	6通道	1	SP3、SP4
7	應用軟件	變流器試驗測控報表軟件			選配

---
