一、概述

　　電子式扭矩儀是湖南銀河電氣有限公司推出的一款針對風機、水泵試驗及現場能效評測的便攜式高性能軸功率測量?jī)x器。該儀器創造性的摒棄了傳統機電式扭矩傳感器繁瑣、復雜、在很多現場環境下不易實現的安裝過程,實現了風機、水泵電機效率的實時測量，監測風機、水泵電機在使用過程中各環節的運行狀態，對研究風機、水泵電機的使用狀態提供了實時、真實、可靠的數據；避免了因機電式扭矩傳感器安裝不當對試驗結果造成的影響。

　　電子式扭矩儀能完全取代傳統扭矩傳感器的軸功率測量功能，并且能獲取風機、水泵電機的實時效率，為風機、水泵機組節能提供了嚴謹、科學評測手段。

二、系統原理框圖

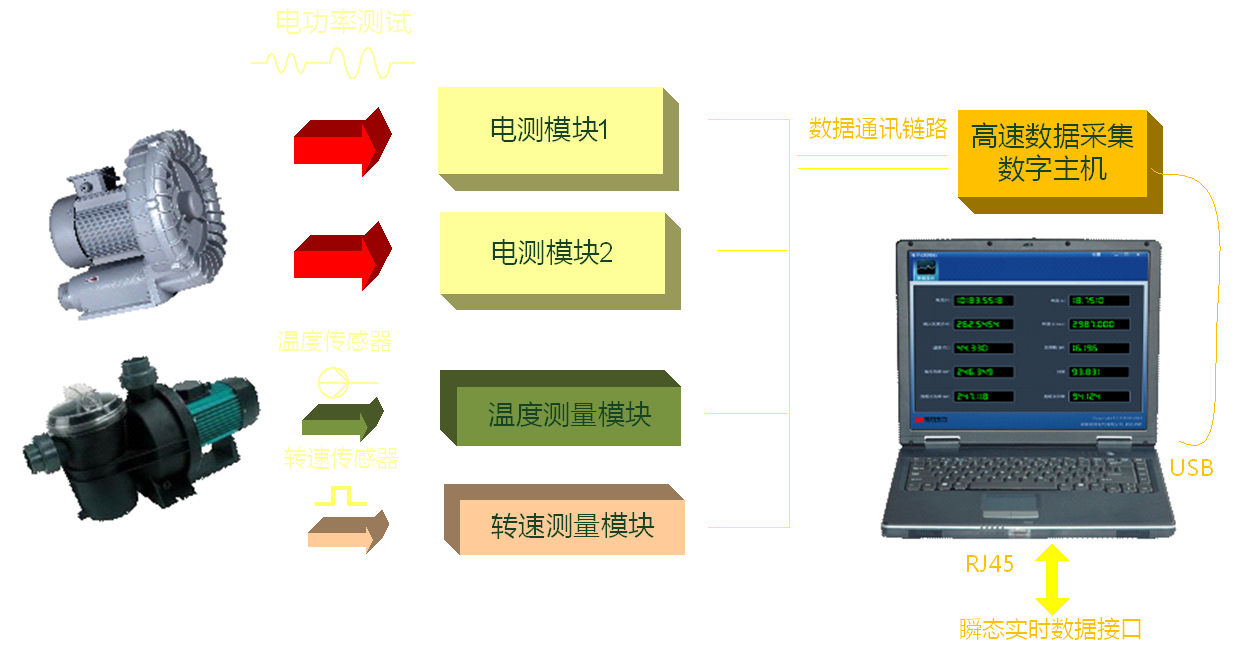

　　電子式扭矩儀工作原理框圖如下所示：

電子式扭矩儀工作原理框圖

三、特點

　　使用便捷

　　用戶無需再花費大量資金來購買各種不同型號的扭矩傳感器及底座和聯軸器，以滿足試驗需要；也無需花費大量時間和人力來安裝、耦合扭矩傳感器。
　　電子式扭矩儀只需一個操作人員花幾分鐘時間即可完成安裝、調校工作。

　　寬動態范圍測量

　　電子式扭矩儀將測功過程變成電測過程，因此極輕易、簡便地實現了量程拓展,無需根據不同的被測量幅值范圍而選擇使用不同量程的扭矩傳感器。

　　高準確度瞬態數據采集分析

　　該產品電測模塊高采樣頻率,全量程、寬相位、寬基波頻率范圍具備高達0.05%的測量準確度,數字量光纖輸出,實現了瞬態數據采集與分析功能。能夠采集風機、水泵電機啟動和運行過程的實時數據在虛擬儀器面板上直觀顯示。

　　軟件開放瞬態實時數據接口

　　裝載于上位機的電子式扭矩儀軟件向以太網接口開放數據格式和通訊協議，用戶可很方便的調用這些數據定制研發專用數據分析處理系統。

　　兼容性強

　　電子式扭矩儀可以兼容目前所有的電功率測試系統（滿足電機試驗測試準確度要求的范圍內），用戶可以根據自身的實際需求，合理選擇電子式扭矩儀的配置。

四、配置列表

　　基本配置列表如下：

名稱	功能說明	備注
功率單元	SP系列變頻功率傳感器 DT系列數字變送器 DM4103交流功率分布式測試子站	三選一
轉速測量單元	轉速測量	必選
溫度測量單元	繞組溫度測量	必選
TN4000電子式扭矩儀	主機	必選

五、應用

　　各種電機試驗的軸功率測試，風機、水泵行業的軸功率測試，電機效率監測等。

---
